TUTORIAL CONFIGURACIONES |
POSICION DE TAPACANTOS |
Para configurar los tapacantos, hay que
conocer como asociarlos a las diferentes piezas.
a)

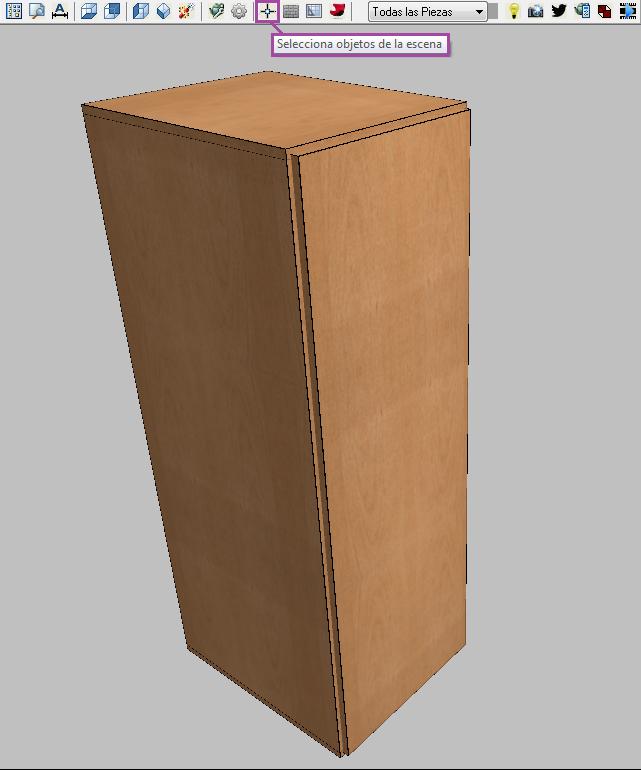

Seleccionar la solapa 3D Perspectiva. Y luego la herramienta "mira"
ó "mirilla"
b) Posicionarse sobre una pieza. En este caso la pieza "Puerta Abrir".

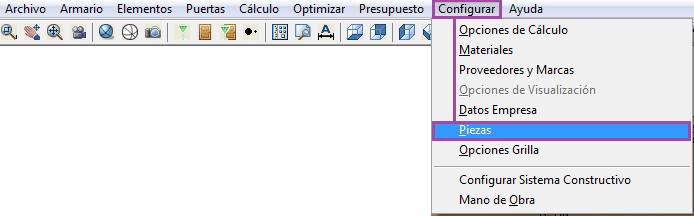

c) Seleccionar la opcion del menú superior: Configurar -> Piezas.
d)

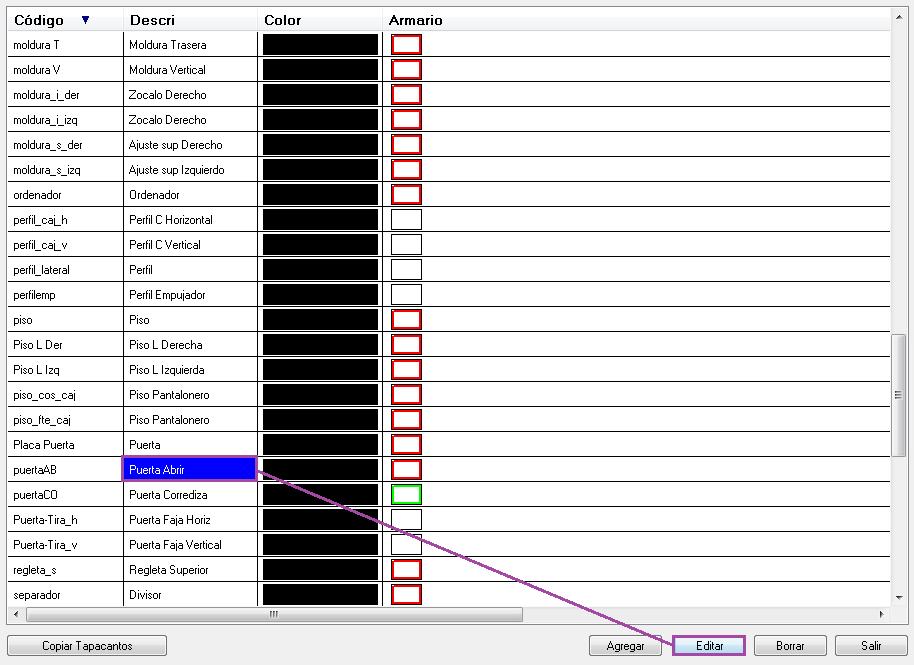

Se abrirá una nueva ventana, donde se encuentran el listado de
todas las piezas del sistema. En este listado hay que
seleccionar el mismo nombre que figuraba en la solapa 3D "Puerta
Abrir" (hago hincapié en esto, por que podría
haber una pieza que se llamara de forma similar, por ejemplo, "Puerta de Abrir" y ya por
ese "de" se trataría
de otra pieza).
e) Seleccionar Editar.

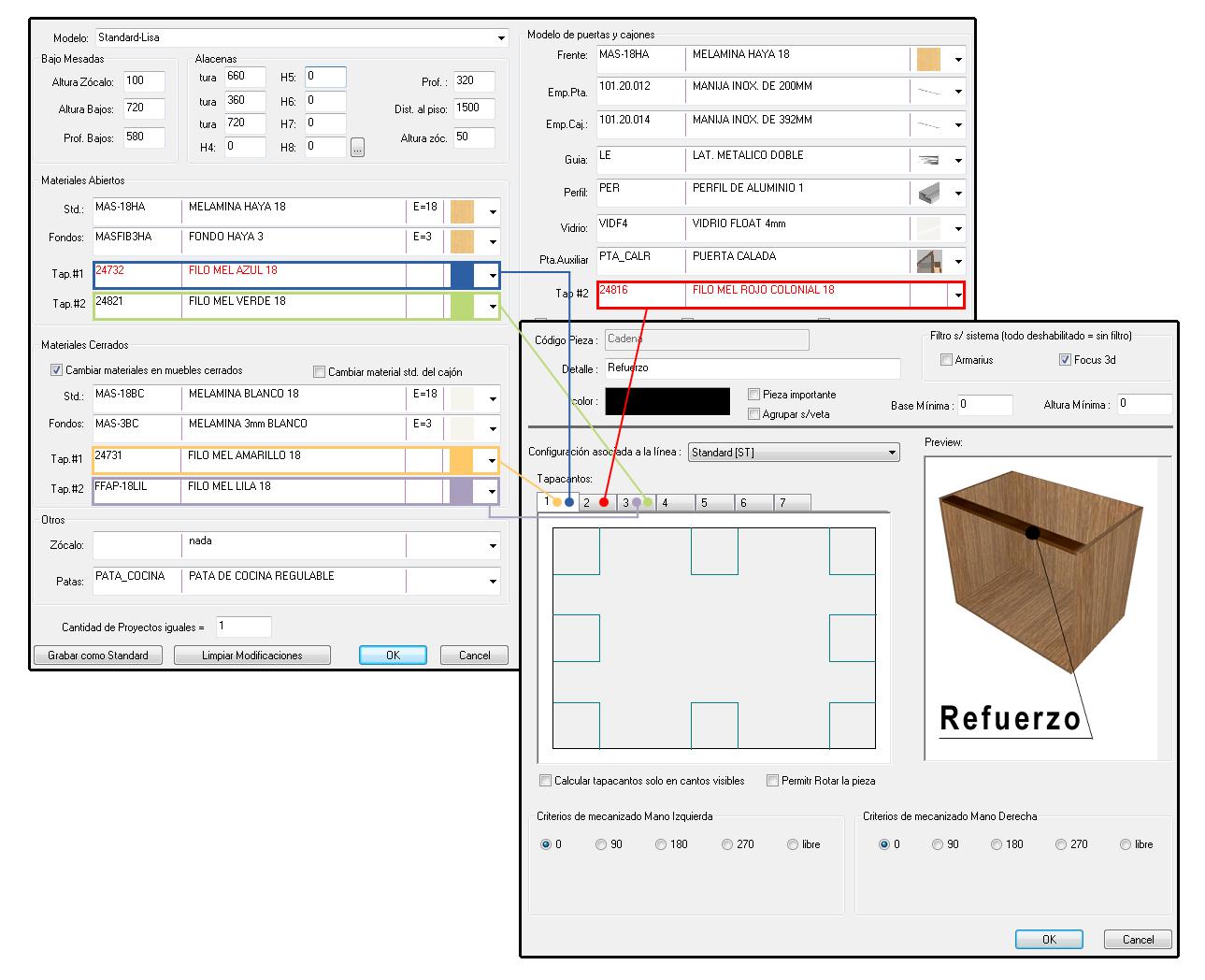

f) Como se puede apreciar hay diferentes solapes que corresponden a los filos que previamente se habían cargado.
g)
En este ejemplo, voy a seleccionar el filo de la solapa 2 para
asignarlo a la puerta.
Para aplicarle un tapacanto a una pieza
lo que debemos hacer es seleccionar una pieza de la lista presionando
el botón izquierdo del mouse, y luego hacer clic en editar.

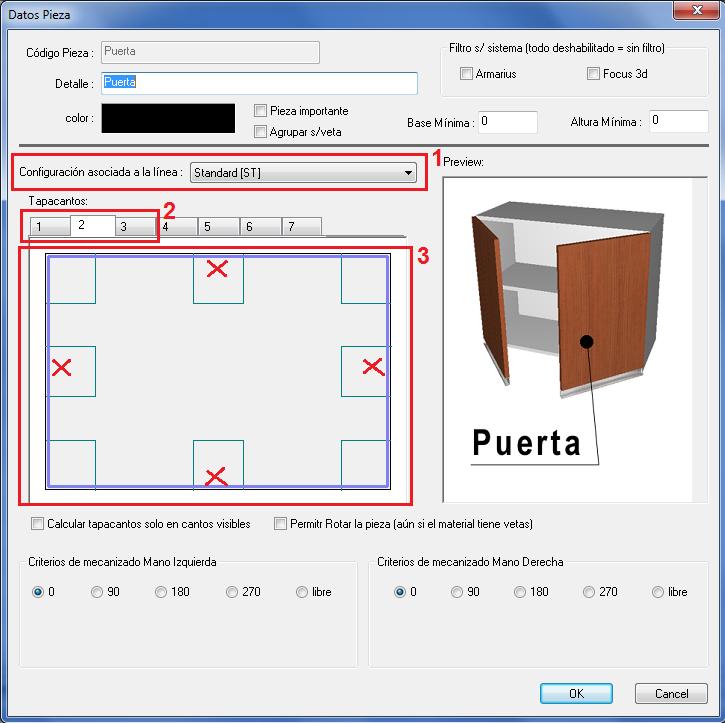

Saldrá la siguiente
pantalla:
Aquí
deberemos seguir los pasos como muestra la imagen:
1) Primero
elegir la línea constructiva en la cual vamos a aplicar ese
tapacanto de esa pieza en particular.
2) Tendremos una serie de
solapas que corresponden a los tapacantos que configuramos.
3)
Aquí podremos indicar en qué canto queremos aplicar el
tapacanto haciendo clic en cada uno de los bordes, o si queremos
aplicarlo a la totalidad de los cantos hacemos clic en el centro
del rectángulo gris.
Finalmente presionamos el botón
“OK” y nuestra configuración de tapacantos
habrá concluido.

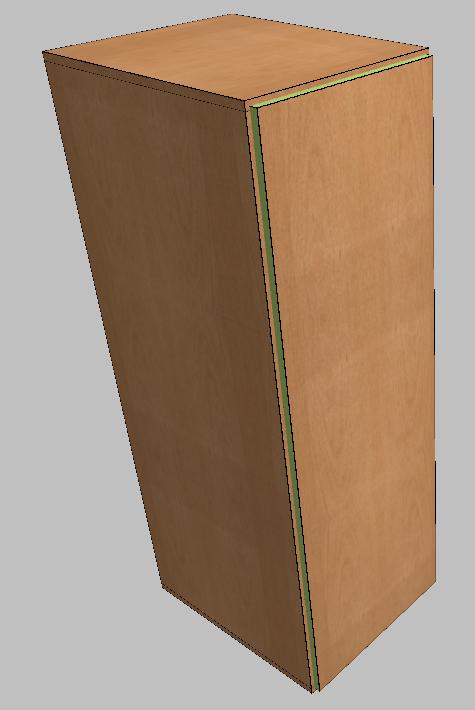

h) En la solapa 3D Perspectiva,
presionar F5 para actualizar los cambios.
