Macropiezas en el optimizador

El optimizador de cortes tiene una opcion para agrupar piezas que se llaman "macro piezas", y esta pensando para poner una pieza al lado de la otra como si fuera una pieza unica, por ejemplo para agrupar frentes de cajones y que respete el dibujo de las vetas.

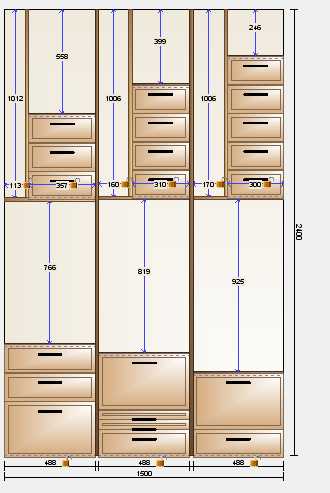

En un diseño con cajonera,

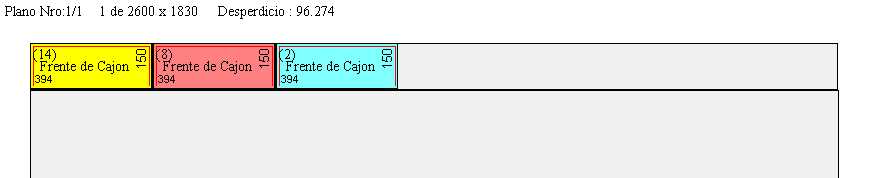

Al optimizar, el sistema tratara de ubicar las piezas, respetando la veta, pero como mejor aprovechamiento le de:

Se puede dar el caso que la veta sea lo suficientemente grande para que esteticamente se note la diferencia, ya los frentes de cajon van a ir uno arriba del otro en el 3d.

En ese caso, es util agrupar esos 3 frentes de cajon, que forman un mismo elemento "visual" en una sola macropieza, que se optimiza como si fuese una unica pieza, mas alla de los cortes intermedios que luego hay que hacer para elaborar las piezas pp dichas.

Para poder hacer eso,

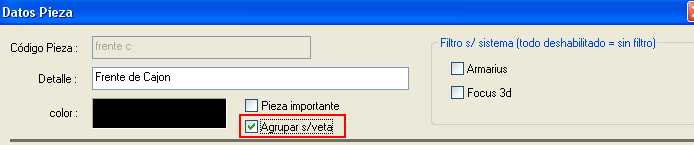

le agregue a las piezas, un flag que indica que la pieza se puede agrupar, por ejemplo los frentes de cajones, (otro caso serian las puertas de abrir, pero como la agrupacion es vertical, todavia no esta hecho).

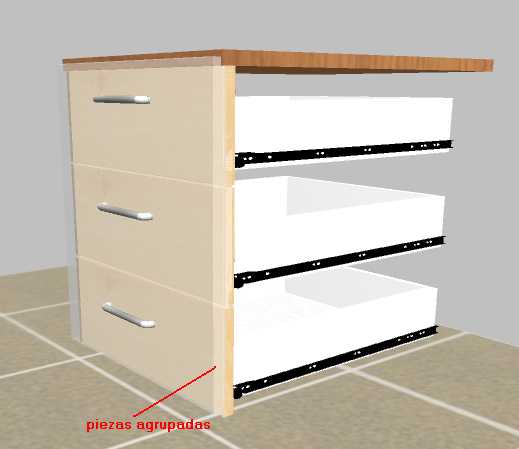

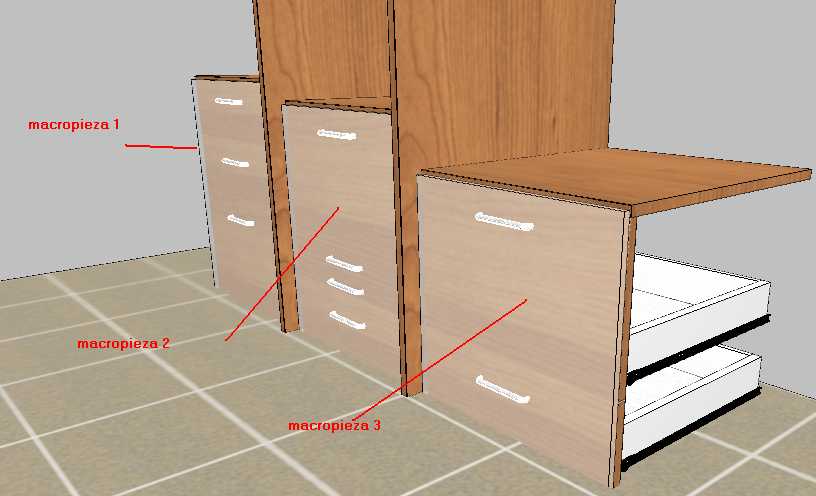

Una vez que esta ese flag activo, (solo por ahora para ayudar al debug), el 3d muestra como se agruparon las piezas, con una caja transparente que abarca todas las piezas agrupadas:

Todavia en la optimizacion no genera ningun cambio, para que el sistema lo optimize como una entidad, ademas el material tiene que tener esta nueva opcion tildada:

[x] veta gorda

ya que si el material es liso, o la veta no es muy marcada, no hace falta agruparlo.

(En la solapa de datos del material: )

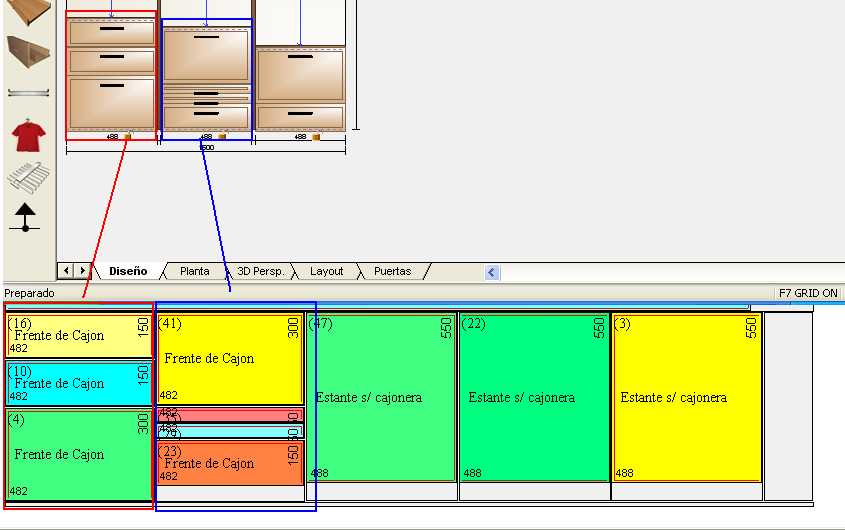

En ese caso, al mandar a optimizar:

Notas:

Para agrupar la pieza, la misma tiene que tener el flag de agrupar, y en el 3d, todas las piezas agrupadas deben estar en la misma posicion de base y de profundidad, (con un delta de 10mm), y las alturas contiguas, (con un delta de 10mm, x el tema de las luces etc).

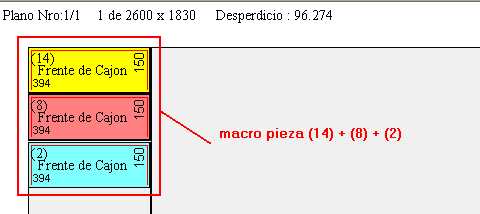

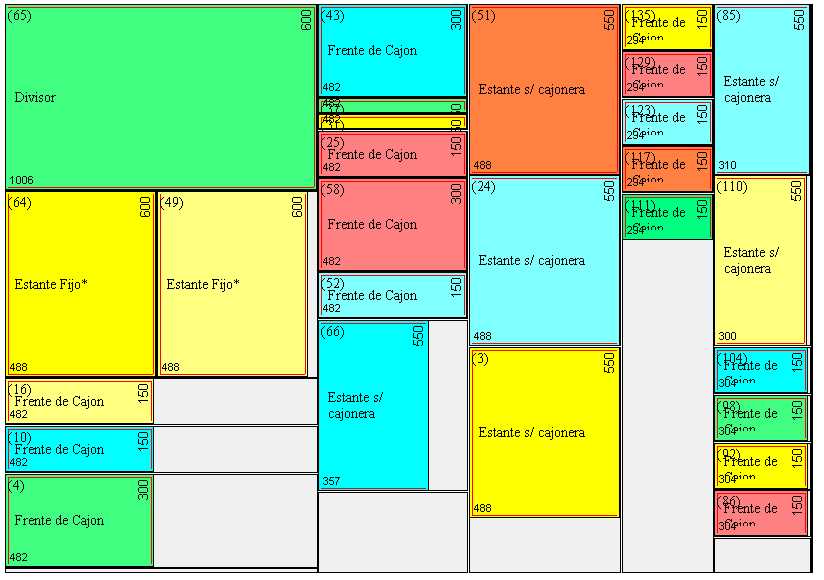

Al mandar a optimizar, se respeta tambien el orden relativo de las piezas componentes, (el cajon de abajo, va a ir abajo en el plano de corte y viceversa) :

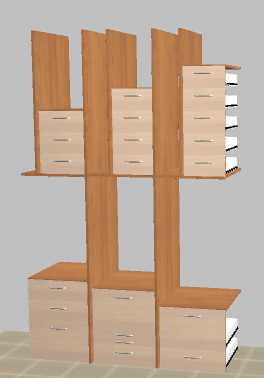

Una corte en la continuidad de las alturas, corta la macro pieza, lo que permite poner mas de una cajonera por cuerpo:

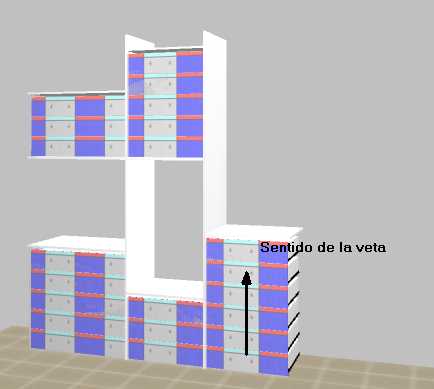

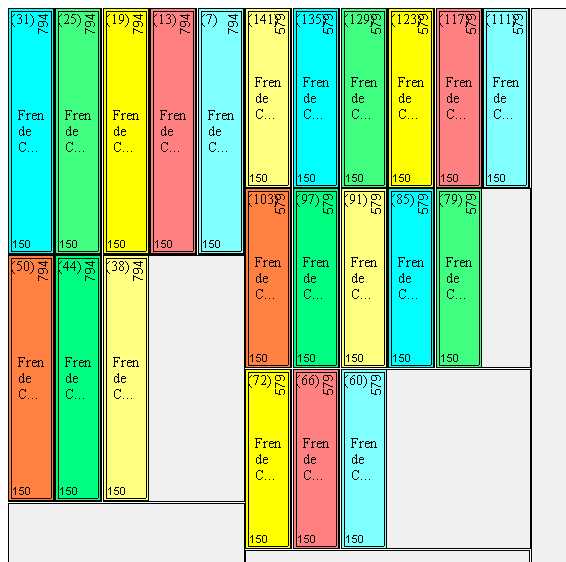

Upgrade: las macropiezas soportan ambos sentidos vertial y horizontal.

Ejemplo:

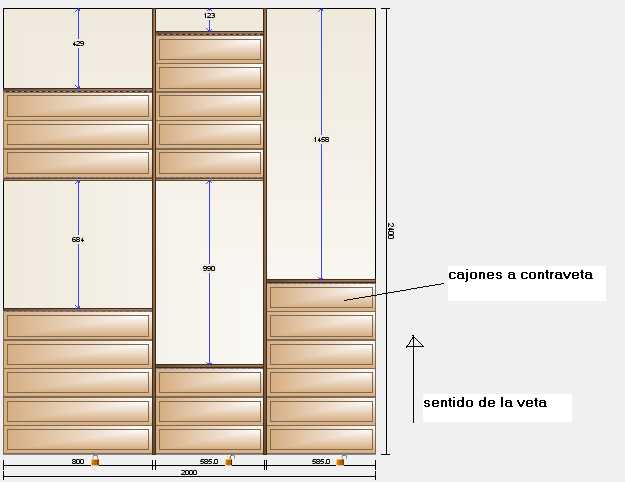

Los cajones tiene que tener puesto el flag [x] frentes a contraveta, por convencion, la pieza va rotada en la placa, ya que la veta va en el sentido horizontal.
