TUTORIAL CONFIGURACIONES |
CANTO DE MESADA |
Existe dentro de la base de datos un material llamado "Canto de Mesada"

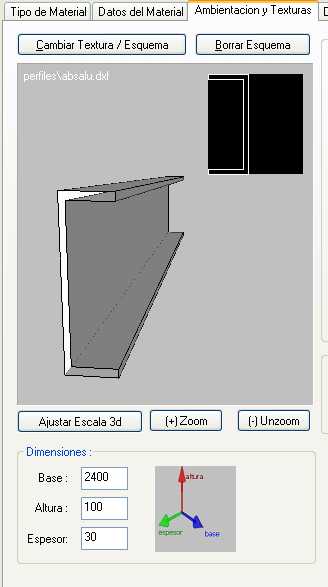

El material sirve para guardar la geometrĂa del canto que se va a usar en la mesada, y es similar a las molduras de alacenas o del techo, acepta un DXF de perfil:
La textura y colores y demas aspectos del material no tienen importancia, porque va a usar los mismos que el material de la mesada (marmol), de este material solo usa la geometria definida, y las dimensiones.

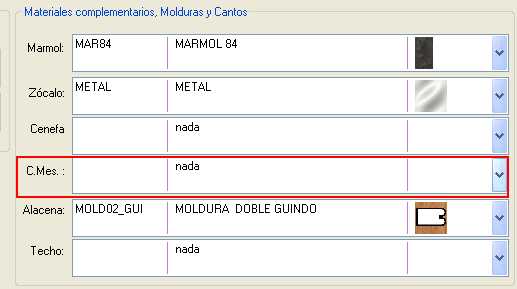

En los datos iniciales de la obra, en la parte de materiales complementarios, donde se elige tambien el tipo de marmol, y demas, le agregue el tipo de canto de la mesada:

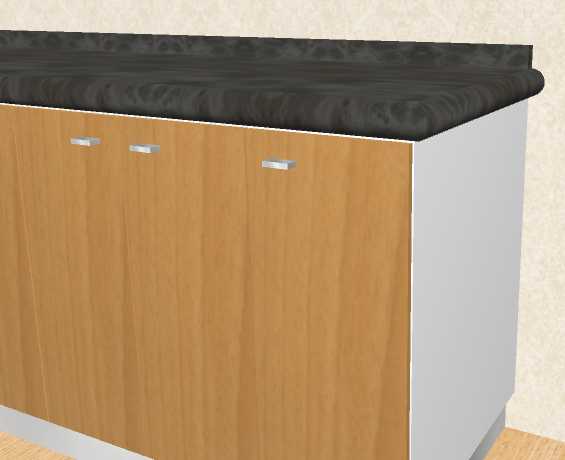

Si tiene puesto "nada", genera el canto tipo cilindrico, por defecto:

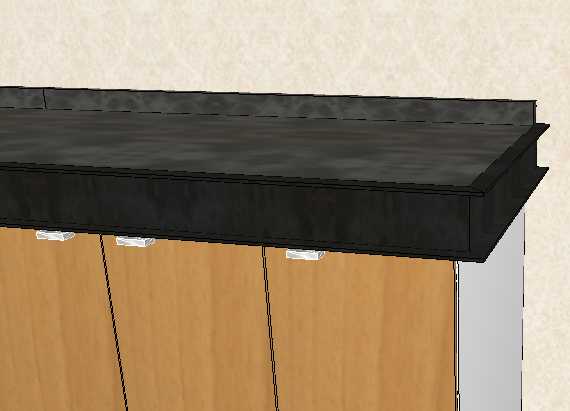

Al seleccionar un material del tipo canto de mesada, previamente cargado, usa dicho material para generar el canto, con las siguientes convenciones:
- El offset de la mesada, se toma al extremo del perfil de canto. Es decir, el perfil va hacia adentro del offset, y ningun elemento del mismo supera la linea del offset.

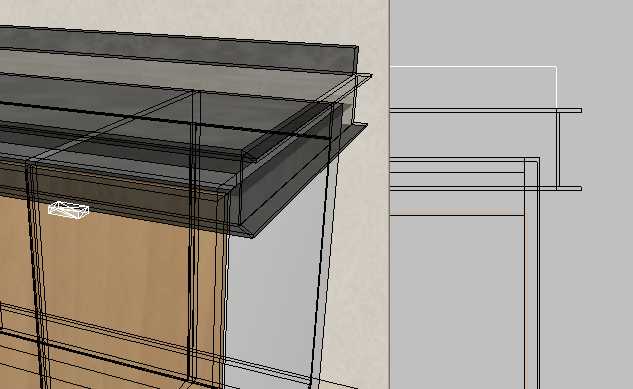

- Si el espesor del canto es distinto al espesor de la mesada, alinea hacia abajo, o sea, la mesada arriba queda lisa como es de esperar, y cualquier diferencia se ve debajo de la mesada, permitiendo por ejemplo hacer un doble canto, o cualquier otro diseño, en el cual el canto solape con el mueble.
