Focus 3D es un sistema que permite adaptar la biblioteca de módulos y accesorios para que el diseño realizado respete exactamente los modelos y el sistema constructivo de su modulación de tal manera que al solicitar los distintos reportes para la producción la información de los mismos sea la correcta.

Focus 3D organiza el catálogo de módulos bajo el concepto de “Lineas” y “Modelos”.

Una "Linea" de modulación puede tener asociados varios modelos y su ves estos modelos pueden tener diferentes texturas, materiales y acabados.

Lo que agrupa una linea es básicamente la constructividad de los módulos que es igual independientemente del modelo y la diferenciación de los modelos por lo general son los diferentes tipos de frentes (puertas y cajones).

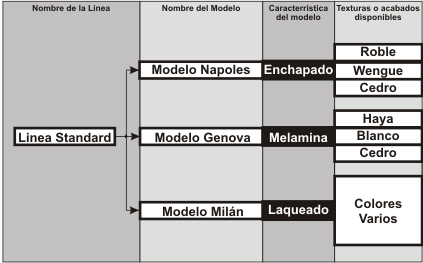

Para graficar este concepto veamos el siguiente esquema:

En el esquema anterior la "Linea Standard" esta compuesta por 3 modelos "Napoles", "Génova" y "Milán", cada uno de estos modelos tienen una carácteristica diferente, solo de material o acabado, Enchapado, Melamina y Laqueado.

Lo que agrupa estos modelos en una sola linea es la constructividad de los módulos, es decir que por ejemplo, un bajo mesada de 2 puertas en modelo "Napoles Enchapado Wengue" se construye de la misma manera que un bajo mesada de 2 puertas en modelo "Milán Laqueado Blanco".

En resumen "todos los modelos comerciales que compartan el mismo sistema constructivo podrán agruparse en una sola linea", independientemente de la diferencia de costos de cada modelo, el tema del presupuesto no influye en esto, cada modelo puede tener asociado un precio diferente, es solo un tema constructivo.

¿CUANDO DIVIDIR EL CATALOGO DE MODULOS EN DIFERENTES LINEAS?

Los módulos tienen que separarse en diferentes lineas cuando la constructividad sea diferente para algún o algunos modelos, o las medidas y tamaños cambien según el modelo, por ejemplo:

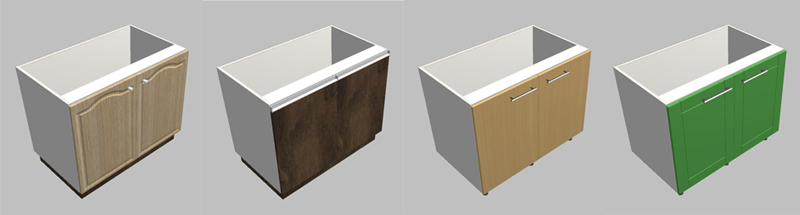

Los siguientes modelos tienen configurada la misma constructividad, es decir, mismos materiales en la estructura del módulo, mismas medidas, mismo tipo de ensamble, pero diferente tipo de frentes.

Independientemente de los diferentes modelos, todos estos módulos pueden agruparse en una sola linea.

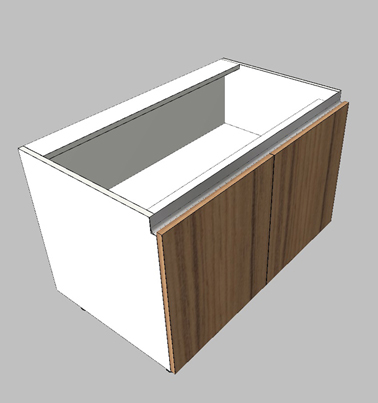

El caso del módulo siguiente tiene algunas diferencias constructivas con los ejemplos anteriores, por ejemplo la distribución de las cadenas (refuerzos), el perfil metálico incluido en el módulo, la altura es de 60mm.

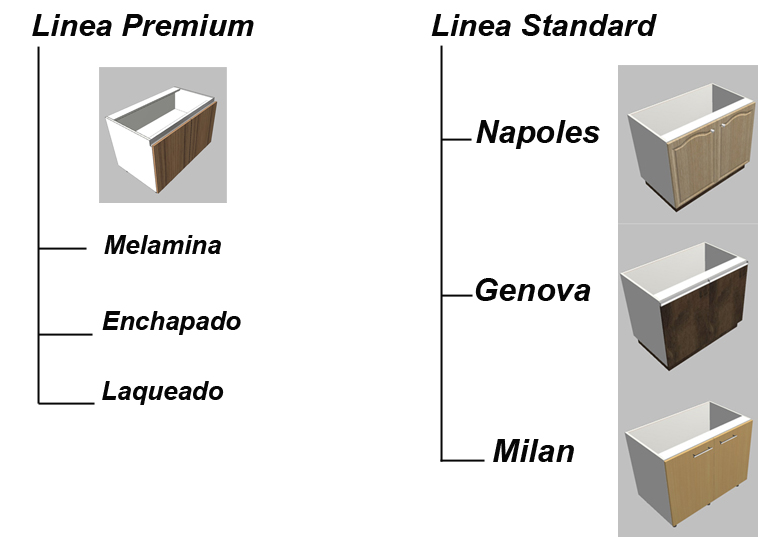

Todas estas diferencias hacen que este modelo tenga que ser incluido en una linea a parte que el grupo de los módulos anteriores.

¿POR QUE TENGO DIVIDIR EL CATALOGO DE MODULOS EN DIFERENTES LINEAS?

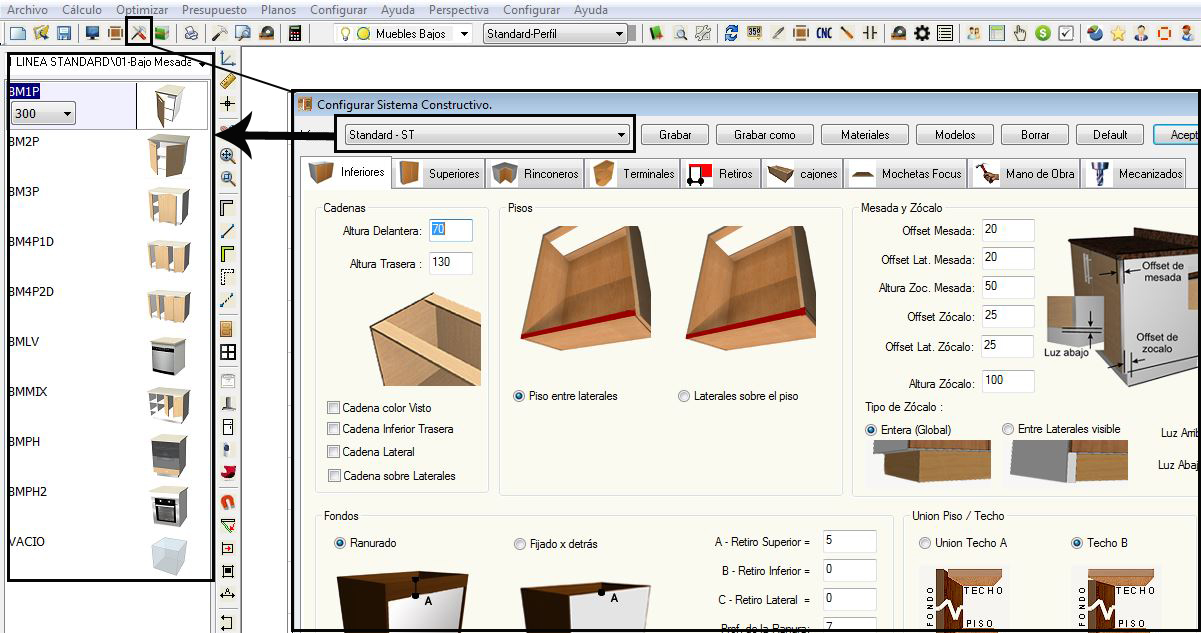

El catálogo tiene que ser dividido porque las opciones de configuraciónes constructivas se aplican por "LINEA", entonces cualquier cambio o modificación que se realice desde estas pantallas va a afectar a todos los módulos incluidos en esa LINEA.

Entonces, si mi intención es tener modulos con diferentes sistemas constructivos tengo que crear otras lineas para poder tener cargadas las otras opciones constructivas.

Para poder crear Lineas y Modelos dentro de los sistemas es fundamental que queden claros estos conceptos.
