TUTORIAL CONFIGURACIONES |
GUIAS PARA CAJONES |
Las guías para cajones que estan disponibles para ser utilizadas en el sistema estan cargadas dentro de la base de datos y se guardan bajo el monbre de "GUIA DE CAJON"
Filtrando el material "GUIA DE CAJON" se visualizará la totalidad de las guias cargadas en el sistema, seleccionando alguna de estas guias se podrá modificar cualquiera de los parámetros disponibles, eliminar, duplicarla u ocultarla.
AGREGAR UNA GUIA CORREDERA |
Para agregar una nueva guia dentro de la base de datos para utilizarla en algunos de los cajones o extraibles hay que seguir los siguientes pasos:
* DIBUJO TRIDIMENCIONAL

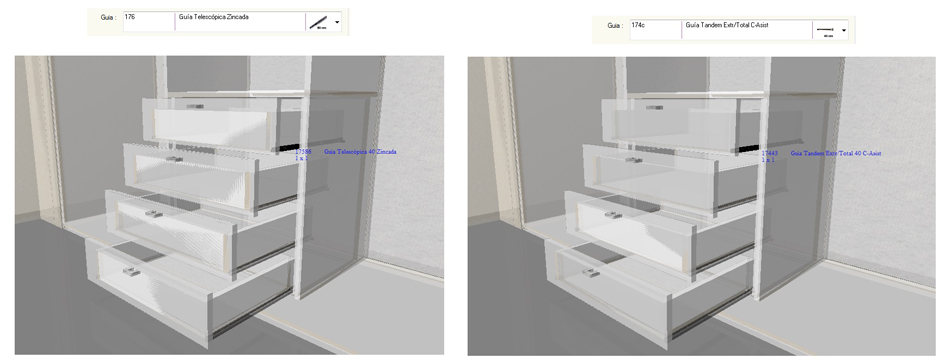

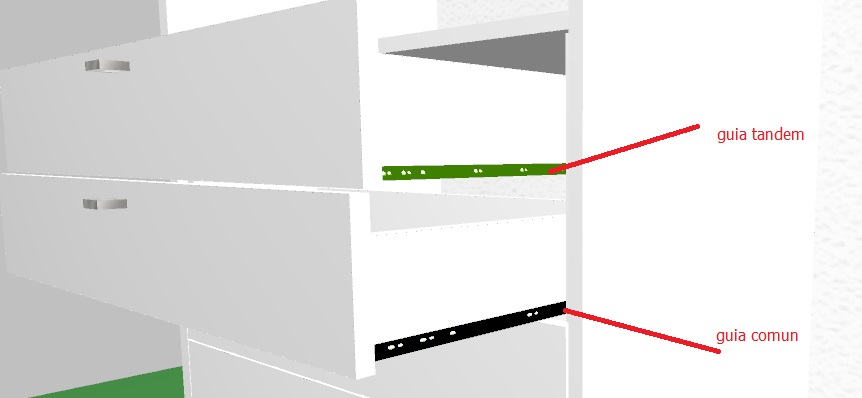

El elemento "Guía de Cajón" requiere de un dibujo tridimencional asociado el cual será visible en las visualizaciones del diseño y dependiendo de cada dibujo tridimencional se mostrarán los diferentes modelos

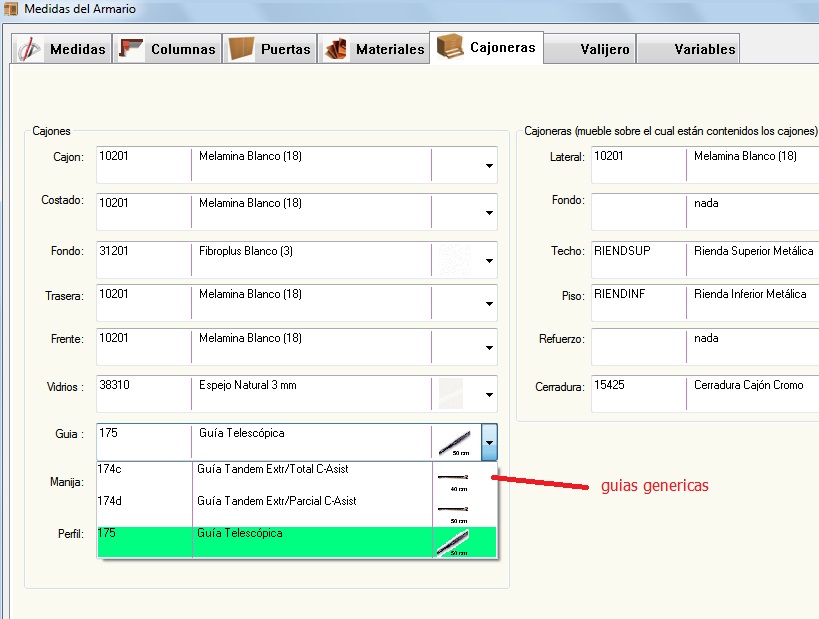

Al ingresar las
medidas del armario y seleccionar los tipos de guías, las que
aparecerán para seleccionar son las llamadas "guías genéricas". En principio será la misma guía que se tiene por defecto en la línea.
Recién cuando se ingresa una cajonera, el sistema resuelve en base a la profundidad del armario, y la altura del cajón seleccionada, y la guía por defecto que tiene el armario, (que fue seleccionada en la solapa de cajoneras del armario) que guía mejor se adapta a este caso concreto.

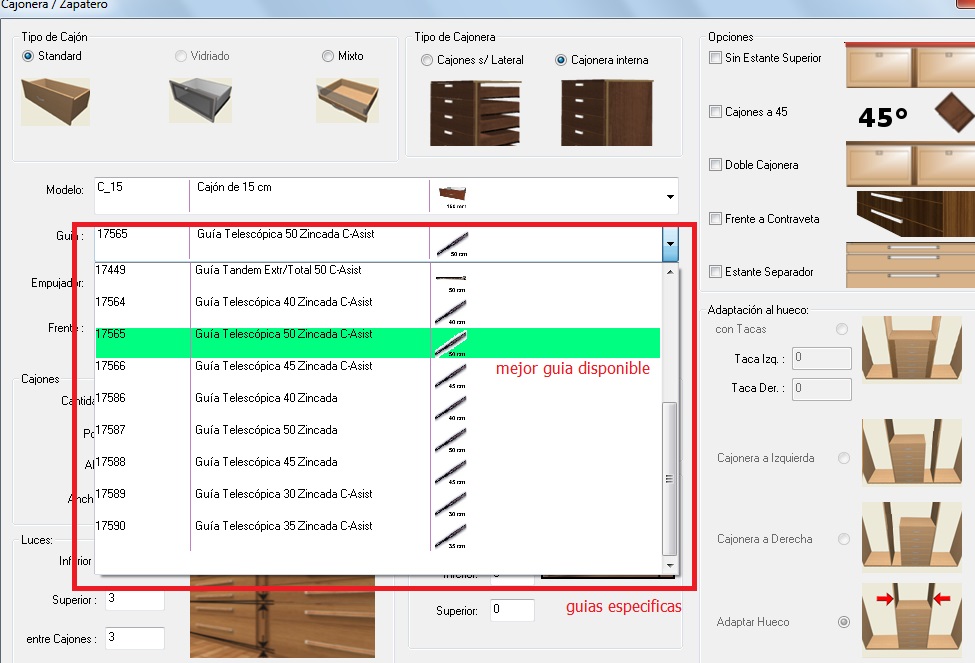

Esa pantalla de cajoneras, entonces, muestra guías específicas, sí son las compatibles con la profundidad y altura de los cajones que se estan ingresando:
Esa guia, se almacena por cada cajón, con lo cual podría ser cambiada manualmente para un cajón específico, Ejemplo
Importante: función Resolver guías
Internamente antes de calcular el armario, el sistema llama para cada cajón a la función "Resolver guía", que primero chequea que la guía específica que tiene asociado dicho cajón sea compatible con todos los parámetros (profundidad, altura y demás) de la celda. Si es compatible la deja como está, para preservar las modificaciones manuales. Pero si no es, entonces resuelve que guía utilizar, en base a la mejor guia de la familia de guias genericas, en base a todos los parámetros.

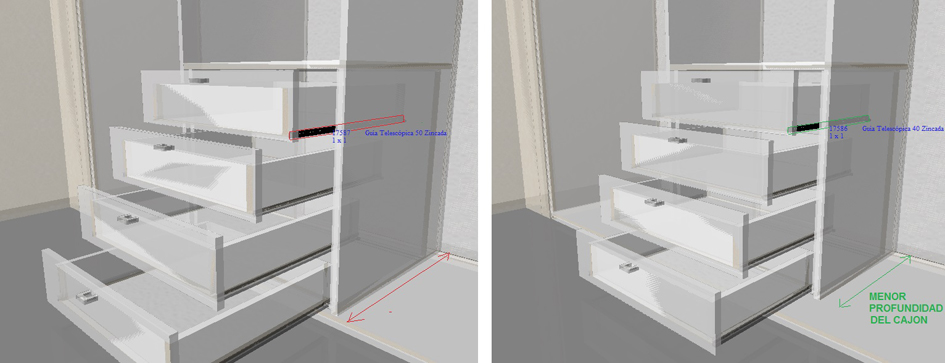

Eso puede suceder automáticamente al cambiar la profundidad del armario o al agregar una puerta que modifique la profundidad real de las celdas.
En el caso que el usuario cambie de guias a todo el armario,
desde la solapa de cajoneras, esa operatoria tiene prioridad sobre los
cambios puntuales en la guía de un cajón, los cuales se van a volver a
resolver con la nueva familia de guías. Esto es porque usualmente no se
cambian manualmente las guías, si no que se computan automáticamente en
base la familia, y los datos del cajón (altura, profundidad y demás).
Resumiendo,
para cambiar las guías de todo el armario se be ir a la solapa
"Cajoneras" dentro de "medidas del armario", y seleccionar la guía
genérica. El sistema realizará los cambios a todos los cajones,
aplicándole guías específicas (dentro de la misma familia de la guía
genérica) de acuerdo a las diferentes variables.
